برای تولیدکنندگانی که به دنبال کیفیت ثابت، تولید انعطاف پذیر و چاپ سطح مسطح کارآمد هستند،اهم سبزرا فراهم می کنددستگاه چاپ صفحه نمایش بالابر تخت کنترل شده با میکرو کامپیوتربا ساختار نیمه اتوماتیک، کنترل میکرو کامپیوتر، جذب خلاء و فن آوری درایو فرکانس متغیر. این تجهیزات با سرعت چاپ تا 1100 چاپ در ساعت بسته به مدل، برای کاربردهای صنعتی سخت طراحی شده است.
یک سیستم چاپ صفحه تخت مدرن به چیزی بیش از حرکت اولیه چاپ نیاز دارد. باید موقعیت پایدار، فشار چاپ کنترل شده، توزیع جوهر ثابت و عملکرد عملی را فراهم کند. دستگاه چاپ صفحه‌نمایش بالابر تخت کنترل‌شده با میکروکامپیوتر، یک سیستم کنترل میکرو رایانه مبتنی بر LCD را با فرکانس متغیر برقی و انتقال چاپ، کنترل اسکراپر پنوماتیک، جذب پلت فرم خلاء و عملکردهای تراز قابل تنظیم ترکیب می‌کند. Green Ohm سه مدل BS-5070S، BS-6090S و BS-80120S را با حداکثر مناطق چاپ از 500 × 700 میلی متر تا 800 × 1200 میلی متر و حداکثر سرعت از 900 تا 1100 چاپ در ساعت ارائه می دهد. این باعث می شود دستگاه برای تبلیغات محصولات، اکریلیک، ورق های فلزی، تخته های مدار، سوئیچ های فیلم، کاغذ سرامیکی، برچسب های خود چسب، کارت ها، جعبه های چوبی و سایر مواد مسطح مناسب باشد.
فهرست مطالب
- دستگاه چاپ صفحه نمایش بالابر مسطح کنترل شده با میکرو کامپیوتر چیست؟
- ویژگی های کلیدی دستگاه چیست؟
- مشخصات فنی اصلی چیست؟
- کدام مواد و کاربردها را می تواند تحمل کند؟
- چگونه کارایی چاپ را بهبود می بخشد؟
- خریداران چگونه باید مدل مناسب را انتخاب کنند؟
- اپراتورها باید در طول عملیات چه مواردی را در نظر بگیرند؟
- سوالات متداول
- چرا اهم سبز را برای تجهیزات چاپ صفحه تخت در نظر بگیرید؟

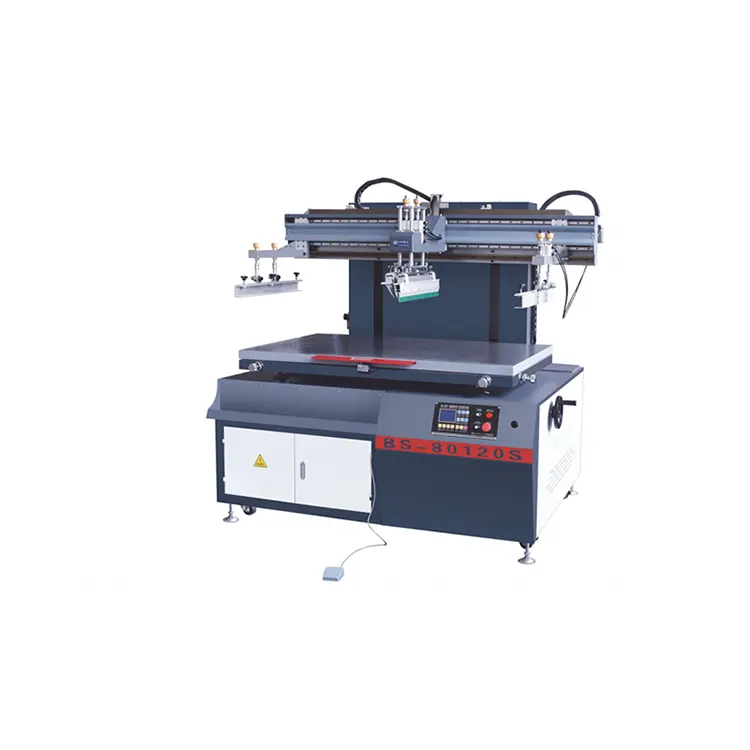

دستگاه چاپ صفحه نمایش بالابر مسطح کنترل شده با میکرو کامپیوتر چیست؟
دستگاه چاپ صفحه نمایش با آسانسور کنترل شده با میکرو کامپیوتر یک سیستم چاپ صفحه نمایش نیمه خودکار است که برای چاپ گرافیک، متن و الگوها بر روی بسترهای سفت یا مسطح طراحی شده است. برخلاف تجهیزات دستی اولیه، این دستگاه کنترل الکترونیکی، بلند کردن مکانیکی، تنظیم سرعت فرکانس متغیر و عملکرد تیغه پنوماتیک را در یک سیستم تولید ادغام می کند.
این دستگاه از ساختار بلند کردن بازوی مستقیم استفاده می کند. صفحه از طریق یک فرآیند بالا بردن کنترل شده حرکت می کند در حالی که حرکت چاپ از چپ به راست اجرا می شود. یک سیستم کنترل میکروکامپیوتر با نمایشگر LCD به اپراتورها اجازه می دهد تا عملکردهای عملیاتی کلیدی را راحت تر مدیریت کنند.
در حین چاپ، سکوی خلاء قطعه کار را محکم در موقعیت خود نگه می دارد. این به کاهش حرکات ناخواسته در طول زمان چاپ کمک می کند و از ثبت مداوم تر پشتیبانی می کند. این دستگاه همچنین از عملکردهای تراز قابل تنظیم استفاده می کند تا اپراتورها بتوانند رابطه بین صفحه نمایش، بستر و پلت فرم چاپ را تنظیم کنند.
با توجه به مشخصات منتشر شده Green Ohm، این سیستم برای بهره وری بالا طراحی شده است و در عین حال عملکرد روان و دقت موقعیت یابی را حفظ می کند. مدل های موجود چندین اندازه تولید را پوشش می دهند و به کاربران اجازه می دهند ظرفیت تجهیزات را با نیازهای چاپ واقعی خود مطابقت دهند.
ویژگی های کلیدی دستگاه چیست؟
کنترل LCD میکرو کامپیوتر
سیستم کنترل میکروکامپیوتر یکپارچه از یک صفحه نمایش LCD و یک رابط عملیات گرا استفاده می کند. این طراحی نظارت و تنظیم تنظیمات دستگاه را در حین تولید آسان‌تر می‌کند و در عین حال وابستگی به کنترل‌های دستی پیچیده را کاهش می‌دهد.
بلند کردن و چاپ با فرکانس متغیر
کنترل فرکانس متغیر الکتریکی هم برای مکانیسم بالابر و هم برای انتقال چاپ اعمال می شود. این امکان تنظیم سرعت نرمتر و حرکت رفت و برگشتی کنترل شده برای چاپ و بازگشت جوهر را فراهم می کند. حرکت پایدار به ویژه زمانی مهم است که تولید به کیفیت چاپ تکرارپذیر در دوره های طولانی نیاز دارد.
کنترل پنوماتیک اسکراپر و تیغه جوهر
اسکراپر و تیغه جوهر از کنترل پنوماتیک با تنظیم فشار مستقل استفاده می کنند. یک عملکرد بالابر پنوماتیک ثانویه نیز تعویض صفحه نمایشگر و جداسازی ابزار را تسهیل می‌کند و به ساده‌سازی کار نصب معمولی کمک می‌کند.
بستر جذب خلاء
پلت فرم جذب خلاء خودکار قطعات کار صاف را در حین چاپ به طور ایمن نگه می دارد. این ساختار همراه با یک دسته تنظیم دقیق برای تراز صفحه نمایش، به اپراتورها کمک می کند تا اصلاحات عملی را قبل از اجرای تولید انجام دهند.
طراحی پلت فرم ایمنی گرا
این دستگاه دارای مکانیزم حفاظتی ایمنی در ناحیه پلت فرم است. هنگامی که موقعیت ایمنی مربوطه فشار داده می شود یا روی آن پا گذاشته می شود، سکو به گونه ای طراحی می شود که بالا بیاید و به موقعیت اولیه خود بازگردد و یک حفاظت عملیاتی اضافی را فراهم می کند.
مشخصات فنی اصلی چیست؟
انتخاب دستگاه چاپ صفحه باید با منطقه چاپ مورد نیاز، سرعت تولید، ابعاد قاب صفحه و امکانات کارگاهی موجود آغاز شود. مشخصات زیر بر اساس سه مدل منتشر شده توسط Green Ohm می باشد.
| مشخصات | BS-5070S | BS-6090S | BS-80120S |
|---|---|---|---|
| حداکثر مساحت چاپ | 500 × 700 میلی متر | 600 × 900 میلی متر | 800 × 1200 میلی متر |
| حداکثر مساحت قاب مش | 750 × 1000 میلی متر | 850 × 1200 میلی متر | 1000 × 1500 میلی متر |
| حداقل اندازه صفحه نمایش | 500 × 400 میلی متر | 500 × 400 میلی متر | 500 × 400 میلی متر |
| اندازه پلت فرم چاپ | 600 × 900 میلی متر | 700 × 1100 میلی متر | 900 × 1400 میلی متر |
| سریعترین سرعت چاپ | 1100 چاپ در ساعت | 1000 چاپ در ساعت | 900 چاپ در ساعت |
| فشار هوای کاری | 5-8 | 5-8 | 5-8 |
| منبع تغذیه | 380 ولت / 2.25 کیلو وات | 380 ولت / 2.65 کیلو وات | 380 ولت / 3.7 کیلو وات |
| وزن کلی | 520 کیلوگرم | 560 کیلوگرم | 600 کیلوگرم |
| ابعاد ماشین | 1300 × 1080 × 1680 میلی متر | 1500 × 1180 × 1680 میلی متر | 1800 × 1380 × 1680 میلی متر |
این سه پیکربندی محدوده عملی را برای اندازه‌های مختلف محصولات تخت فراهم می‌کنند. BS-5070S روی حداکثر منطقه چاپ کوچکتر و حداکثر سرعت فهرست شده بالاتر تمرکز می کند، در حالی که BS-80120S بزرگترین منطقه چاپ را برای زیرلایه های بزرگتر فراهم می کند. خریداران باید هم ابعاد قطعه کار و هم چرخه تولید واقعی را در نظر بگیرند نه اینکه ماشینی را صرفا بر اساس حداکثر سرعت انتخاب کنند.
کدام مواد و کاربردها را می تواند تحمل کند؟
هنگامی که تولیدکنندگان به الگوهای بادوام و شفاف بصری بر روی بسترهای سفت یا نسبتاً مسطح نیاز دارند، چاپ صفحه تخت به طور گسترده مورد استفاده قرار می گیرد. این دستگاه برای طیف وسیعی از مواد و محصولات طراحی شده است، از جمله:
- کاغذ و کارت
- شیشه اکریلیک و ارگانیک
- آهن و سایر ورق های فلزی
- برد مدار چاپی
- کلیدهای فیلم
- کاغذ گل سرامیکی
- برچسب های خود چسب
- جعبه های چوبی
- محصولات تبلیغاتی و تبلیغاتی
- سایر اجسام صاف و سخت
این تطبیق پذیری باعث می شود که تجهیزات مربوط به تولیدکنندگانی باشد که در زمینه تبلیغات، علائم، الکترونیک، بسته بندی، محصولات تزئینی و اجزای صنعتی کار می کنند. با این حال، قبل از تولید، ابعاد بستر، ویژگی‌های سطح، سازگاری جوهر و مشخصات صفحه باید برای کاربرد مورد نظر تأیید شود.
چگونه کارایی چاپ را بهبود می بخشد؟
1. موقعیت یابی منسجم تر
کیفیت چاپ روی صفحه به شدت به موقعیت بستر و تراز صفحه بستگی دارد. پلت فرم جذب خلاء به ایمن کردن قطعه کار کمک می کند، در حالی که عملکردهای تنظیم دقیق به اپراتورها اجازه می دهد تا قبل از تولید، هم ترازی را اصلاح کنند.
2. جنبش چاپ کنترل شده
انتقال فرکانس متغیر اجازه می دهد تا سرعت چاپ را به جای تکیه بر یک چرخه مکانیکی ثابت تنظیم کنید. هنگامی که بسترهای مختلف، جوهرها یا الگوهای چاپ به شرایط عملیاتی متفاوتی نیاز دارند، این انعطاف پذیری بیشتری را فراهم می کند.
3. کاهش مداخله دستی
کنترل میکروکامپیوتر، عملکرد تیغه های پنوماتیک و جذب خودکار خلاء تعداد اقدامات دستی تکراری مورد نیاز در طول تولید را کاهش می دهد. این امر می تواند استانداردسازی تولید را بین اپراتورها آسان تر کند.
4. مناسب برای تولید تکراری
با حداکثر سرعت فهرست‌شده تا 1100 چاپ در ساعت، این تجهیزات برای محیط‌های تولیدی طراحی شده‌اند که چرخه‌های چاپ قابل تکرار مهم‌تر از چاپ دستی یکباره هستند.
5. پوشش محصول انعطاف پذیر
سه اندازه دستگاه ظرفیت های مختلف چاپ را فراهم می کند. بنابراین تولید کنندگان می توانند پیکربندی را با توجه به ابعاد محصول فعلی انتخاب کنند و در عین حال نیازهای بالقوه تولید آینده را در نظر بگیرند.
خریداران چگونه باید مدل مناسب را انتخاب کنند؟
خرید دستگاه چاپ صفحه باید بیش از مقایسه قیمت ها باشد. یک ارزیابی ساختاریافته می تواند به جلوگیری از عدم تطابق ظرفیت و هزینه های غیر ضروری تجهیزات کمک کند.
- حداکثر اندازه محصول را تأیید کنید:بزرگترین بستری که باید چاپ شود را اندازه بگیرید و آن را با حداکثر مساحت چاپ دستگاه مقایسه کنید.
- الزامات قاب صفحه را بررسی کنید:مطمئن شوید که مدل انتخابی می تواند ابعاد قاب مشبک مورد نیاز اثر هنری و فرآیند چاپ شما را در خود جای دهد.
- برآورد تقاضای واقعی تولید:حداکثر سرعت چاپ یک مشخصات مرجع است، نه لزوما نرخ تولید پایدار واقعی. شامل زمان بارگیری، تخلیه، پخت و راه اندازی در محاسبات ظرفیت.
- ارزیابی سازگاری مواد:تأیید کنید که پیکربندی دستگاه، صفحه نمایش، جوهر و بستر برای کاربرد مورد نظر مناسب هستند.
- بررسی شرایط کارگاه:قبل از نصب، توان الکتریکی، در دسترس بودن هوای فشرده، فضای کف و نیازهای دسترسی به ماشین را بررسی کنید.
- محصولات آینده را در نظر بگیرید:اگر انتظار می رود اندازه محصول افزایش یابد، انتخاب یک پلت فرم چاپ بزرگتر ممکن است انعطاف بیشتری در تولید ایجاد کند.
برای مثال، تولیدکننده‌ای که عمدتاً تابلوهای تبلیغاتی کوچک را چاپ می‌کند، ممکن است به بزرگترین پیکربندی نیاز نداشته باشد. شرکتی که ورق های اکریلیک بزرگتر یا پانل های فلزی تولید می کند ممکن است از منطقه چاپ گسترده BS-80120S بهره مند شود. انتخاب مناسب در نهایت به سبد محصول و گردش کار تولید بستگی دارد.
اپراتورها باید در طول عملیات چه مواردی را در نظر بگیرند؟
نتایج ثابت هم به طراحی ماشین و هم به شیوه های عملیاتی بستگی دارد. یک روال عملیاتی عملی باید شامل بررسی های زیر باشد:
- صفحه نمایش و قاب مش را قبل از تولید بررسی کنید.
- اطمینان حاصل کنید که قطعه کار به درستی روی سکوی خلاء قرار گرفته است.
- قبل از شروع یک دسته تولید، تراز صفحه به بستر را بررسی کنید.
- فشار اسکراپر را با توجه به الزامات چاپ تنظیم کنید.
- سرعت چاپ مناسبی را برای سیستم زیرلایه و جوهر تنظیم کنید.
- سیستم های پنوماتیکی و الکتریکی را در شرایط کاری مشخص شده خود نگه دارید.
- پس از تولید، باقی مانده جوهر را از اجزای چاپ مربوطه پاک کنید.
- ریل های راهنما، اجزای متحرک و عناصر پنوماتیکی را به صورت دوره ای بازرسی کنید.
این اقدامات می تواند به کاهش خطاهای ثبت نام قابل اجتناب، انتقال جوهر ناسازگار و خرابی های غیر ضروری کمک کند. برای تیم‌های تولید، رویه‌های عملیاتی استاندارد نیز برای حفظ نتایج ثابت زمانی که اپراتورهای متعدد از تجهیزات مشابه استفاده می‌کنند، مفید هستند.
سوالات متداول
حداکثر سرعت چاپ این دستگاه چقدر است؟
حداکثر سرعت ذکر شده بسته به مدل متفاوت است. BS-5070S تا 1100 چاپ در ساعت، BS-6090S تا 1000 چاپ در ساعت و BS-80120S تا 900 چاپ در ساعت می رسد. خروجی واقعی بستگی به جابجایی بستر، شرایط چاپ و گردش کار تولید دارد.
دستگاه چه موادی را می تواند چاپ کند؟
این دستگاه برای مواد مسطح مانند کاغذ، پلاستیک، اکریلیک، ورق های فلزی، تخته های مدار، کلیدهای فیلم، کاغذ سرامیکی، برچسب های خود چسب، کارت ها و جعبه های چوبی طراحی شده است.
آیا دستگاه کاملا اتوماتیک است؟
خیر. پیکربندی منتشر شده یک دستگاه چاپ صفحه نمایش نیمه اتوماتیک است. این ترکیبی از کنترل میکروکامپیوتر، عملکردهای تیغه پنوماتیک، انتقال فرکانس متغیر و جذب خلاء است، در حالی که همچنان به مشارکت اپراتور در حمل مواد و تنظیم تولید نیاز دارد.
بزرگترین منطقه چاپ موجود چیست؟
BS-80120S بزرگترین منطقه چاپ فهرست شده در 800 × 1200 میلی متر را فراهم می کند. حداکثر مساحت قاب مشبک آن 1000 × 1500 میلی متر است.
چه منبع تغذیه مورد نیاز است؟
مشخصات منتشر شده منبع تغذیه 380 ولت را ذکر می کند. توان 2.25 کیلووات برای BS-5070S، 2.65 کیلووات برای BS-6090S و 3.7 کیلووات برای BS-80120S است. خریداران باید پیکربندی الکتریکی نهایی را قبل از نصب تأیید کنند.
چگونه جذب خلاء به چاپ صفحه کمک می کند؟
جذب خلاء کمک می کند تا قطعه کار صاف روی پلت فرم چاپ ایمن نگه داشته شود. موقعیت قرارگیری بستر پایدار می تواند از تراز منسجم صفحه نمایش پشتیبانی کند و خطاهای چاپ مرتبط با حرکت را کاهش دهد.
چرا اهم سبز را برای تجهیزات چاپ صفحه تخت در نظر بگیرید؟
اهم سبز Machinery بیان می کند که رویکرد تولید آن ترکیبی از قابلیت تحقیقات فنی، تست کیفیت، یک سیستم کامل تولید و پشتیبانی زنجیره تامین است. هر دستگاه قبل از تحویل بررسی می شود، با اطلاعات منتشر شده محصول که بر دقت موقعیت، عملکرد صاف، سازگاری چاپ و استفاده طولانی مدت صنعتی تأکید دارد.
برای تولیدکنندگانی که تجهیزات چاپ صفحه تخت را ارزیابی می کنند، عوامل تصمیم گیری کلیدی مشخص هستند: منطقه چاپ، سرعت تولید، ظرفیت قاب صفحه، سازگاری بستر، عملکردهای کنترل، پایداری پلت فرم و الزامات کارگاه. BS-5070S، BS-6090S و BS-80120S سطوح ظرفیت متفاوتی را برای تولیدکنندگان با ابعاد محصول و نیازهای مختلف تولید فراهم می کند.
اگر در حال برنامه‌ریزی یک خط جدید چاپ صفحه تخت، جایگزینی تجهیزات موجود یا مقایسه پیکربندی‌های دستگاه هستید، درباره دستگاه چاپ صفحه‌نمایش بالابر مسطح کنترل‌شده با میکروکامپیوتر بیشتر بیاموزید و در مورد نیازهای برنامه خود با Green Ohm صحبت کنید. برای انتخاب مدل، مشخصات فنی و راه حل های تولید متناسب با محصولات شما،با ما تماس بگیریدامروز و اجازه دهید Green Ohm به شما کمک کند پیکربندی مناسب برای عملیات چاپ خود را شناسایی کنید.
